Os guindastes montados em caminhão HOWO normalmente içam de cerca de 2 toneladas até 20 toneladas ou mais, sendo as unidades de 8, 10, 12 e 16 toneladas as mais comuns nos canteiros de obras. Essa tonelagem de destaque é uma capacidade máxima nominal medida em um raio de operação curto e definido e em uma configuração de lança específica, não um peso fixo que o guindaste pode içar em qualquer ponto de seu alcance. O número que importa no local é o que o guindaste consegue içar no seu raio e comprimento de lança reais, depois de subtrair o gancho e os acessórios de içamento. Esse valor é quase sempre menor do que o indicado no nome do modelo.
As seções abaixo explicam como a capacidade nominal é definida para os caminhões guindaste HOWO, quais variáveis a aumentam ou diminuem e como ler a tabela de carga que relaciona todos esses elementos. Este guia não aborda guindastes de torre fixos nem guindastes móveis todo-terreno, que são classificados com base em critérios diferentes.
Caminhões guindaste HOWO e o que significa “capacidade nominal”
A capacidade nominal é a carga máxima indicada pelo fabricante que um caminhão guindaste pode içar sob um conjunto específico de condições, não um peso fixo único. Cada guindaste HOWO combina um chassi de caminhão com uma lança montada em uma coroa de giro, e a classificação sempre pressupõe um raio de operação, um comprimento de lança, um ângulo da lança e uma configuração de estabilizadores determinados. Altere qualquer um desses fatores e a carga segura muda junto.
Dois limites de classificação estão por trás de cada valor de capacidade. Um é a estabilidade, o ponto em que a carga começaria a fazer o guindaste tombar, e o outro é a resistência estrutural, o ponto em que a lança ou os componentes sofreriam sobrecarga. A capacidade publicada em qualquer posição é o menor dos dois valores. Um guindaste próximo à sua base geralmente é limitado pela estrutura, enquanto o mesmo guindaste em raio longo é limitado pelo tombamento.
Os caminhões guindaste também vêm em dois estilos comuns de lança que afetam o comportamento da capacidade. As lanças retas (telescópicas) se estendem para ganhar altura e alcance e são mais simples de classificar em toda a faixa, enquanto as lanças articuladas (dobráveis) se dobram para espaços apertados e trocam parte do alcance pela manobrabilidade. Nenhum dos estilos altera a regra principal: a tonelagem nominal é um ponto de referência, e o valor de trabalho depende de como o guindaste está configurado para o içamento.
Fatores que alteram a capacidade de elevação de um guindaste HOWO
O raio de operação é o maior motivo pelo qual um guindaste não consegue içar sua tonelagem nominal em todos os pontos. O raio é a distância horizontal do centro de giro do guindaste até o gancho, e a capacidade cai acentuadamente à medida que essa distância aumenta, porque a alavanca da carga sobre a máquina cresce. Um guindaste pode ter sua tonelagem nominal plena apenas a poucos metros da base e suportar uma fração disso no extremo de seu alcance. Essa relação inversa é o motivo pelo qual o raio de operação dos caminhões guindaste HOWO é planejado junto com a capacidade, e não tratado como algo secundário.
O comprimento da lança e o ângulo da lança atuam em conjunto para definir esse raio. Estender a lança alonga o caminho da carga e reduz a capacidade, enquanto elevar o ângulo da lança puxa a carga de volta em direção à máquina e recupera capacidade. Uma lança mais curta e mais inclinada é a configuração que permite ao guindaste aproximar-se de sua capacidade nominal máxima; uma lança longa e baixa é onde a capacidade cai mais rapidamente.

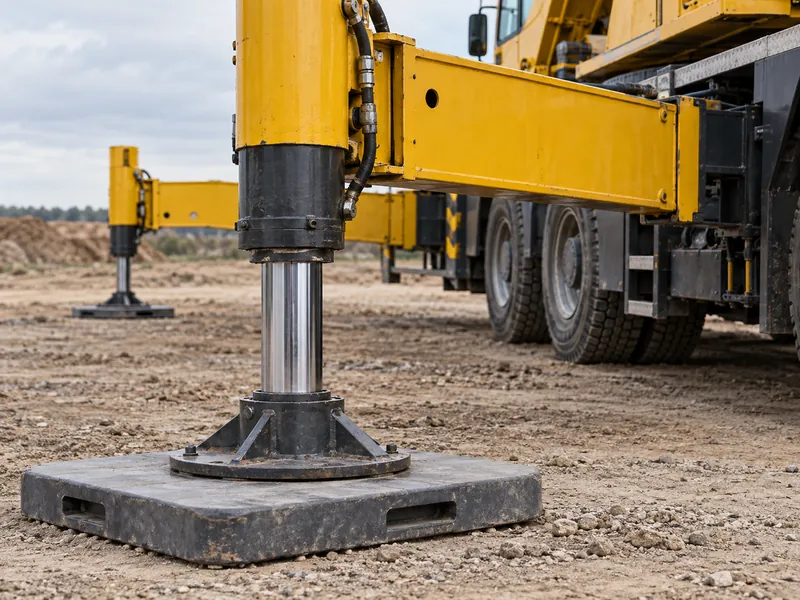

A extensão dos estabilizadores e o contrapeso definem a linha de base de estabilidade antes mesmo de o içamento começar. Estabilizadores totalmente estendidos ampliam a base de apoio e liberam a faixa superior da tabela de carga, enquanto a extensão parcial ou em apenas um lado pode reduzir substancialmente a capacidade disponível. O contrapeso equilibra o momento de tombamento da carga, portanto a tabela utilizada deve corresponder ao contrapeso efetivamente instalado.
As condições do solo e o controle da carga determinam se o valor nominal se mantém na prática. Solo mole, irregular ou não confirmado reduz a capacidade efetiva, porque os estabilizadores podem ceder e tirar o guindaste do nível, e efeitos dinâmicos como vento, oscilação da carga e carga lateral corroem a margem. As seguintes variáveis devem ser confirmadas antes de qualquer içamento:
- Raio de operação e comprimento da lança para o içamento planejado
- Ângulo da lança e a coluna correspondente na tabela de carga
- Extensão dos estabilizadores e configuração do contrapeso
- Pressão no solo sob cada sapata do estabilizador
- Vento e qualquer risco de oscilação da carga ou de carga lateral

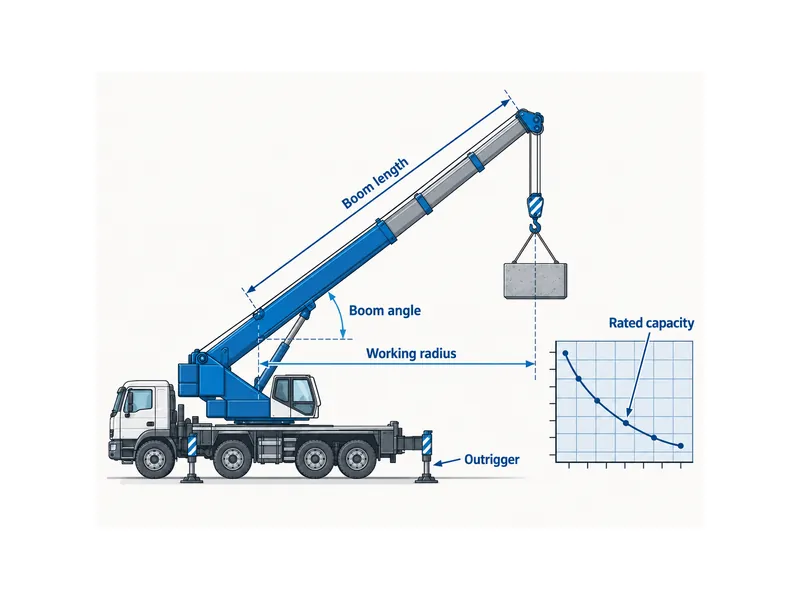

Como ler a tabela de carga de um caminhão guindaste HOWO
A tabela de carga é a ferramenta que converte uma tonelagem nominal no peso que o guindaste realmente pode içar no seu içamento. Em uma tabela típica, a coluna da esquerda lista o raio de operação, a linha superior lista o comprimento da lança, e cada célula em que eles se cruzam fornece a capacidade bruta para essa combinação, muitas vezes com o ângulo da lança indicado entre parênteses. Ler para baixo e para o lado até o raio e o comprimento de lança planejados é como você encontra o limite real; apenas o nome do modelo não informa isso.
A capacidade bruta nunca é o valor com que se configuram os acessórios de içamento, porque os acessórios precisam ser deduzidos. A relação de trabalho é simples: capacidade bruta menos o peso do moitão, das eslingas, das barras de distribuição e de quaisquer outros acessórios de içamento é igual à carga líquida que pode ser içada com segurança. Ignorar essa dedução é uma das formas mais comuns de um operador acabar acima da capacidade acreditando que a tabela dizia o contrário.
As informações sobre capacidade nominal também são um requisito de conformidade, não apenas uma boa prática. De acordo com a OSHA 29 CFR 1926.1417, um guindaste não deve ser operado além de sua capacidade nominal, e a tabela de carga, as instruções de operação e o manual devem permanecer prontamente disponíveis na cabine para o operador. Os próprios dados de capacidade nominal, conforme a 29 CFR 1926.1433, devem abranger os raios, ângulos da lança, comprimentos da lança e configurações aprovados pelo fabricante. Também devem apresentar classificações separadas para configurações de estabilizadores e contrapesos. Portanto, ler a tabela que corresponde à sua configuração exata é tanto a forma segura quanto a exigida de planejar um içamento.
Capacidade de elevação entre os modelos de guindaste HOWO
Os caminhões guindaste HOWO abrangem aproximadamente de 2 a 20 toneladas e acima, e adequar o modelo ao trabalho significa adequar a capacidade ao seu raio de operação, não apenas à tonelagem de destaque. As faixas de tonelagem abaixo refletem onde cada faixa comumente se encaixa; trate-as como pontos de partida a verificar na tabela de carga, pois o mesmo guindaste entrega menos à medida que o raio aumenta.
| Tonelagem nominal | Uso comum | O que verificar |
|---|---|---|
| 8 toneladas | Construção leve, equipamentos pequenos e movimentação de materiais em canteiros urbanos apertados | Se a carga permanece dentro do alcance no raio curto que a classificação pressupõe |
| 10 toneladas | Pátios logísticos e construção de pequeno a médio porte, movimentação de materiais de parede e painéis | Capacidade no raio intermediário que a maioria das movimentações realmente utiliza |
| 12 toneladas | Instalação de equipamentos de fábrica e materiais de construção maiores em projetos de médio porte | Comprimento e ângulo da lança necessários para manter o içamento dentro da tabela |
| 16 toneladas | Componentes industriais mais pesados e componentes estruturais maiores, como treliças de telhado | Configuração dos estabilizadores e do solo, já que as faixas superiores exigem uma base mais ampla e firme |
A escolha entre essas faixas é uma decisão de capacidade e alcance, não apenas de tonelagem. Se a maioria dos seus içamentos ocorre em raio longo, um modelo de classificação mais alta mantém o valor líquido confortável, enquanto içamentos curtos e pesados próximos à base podem ser realizados por um guindaste menor. Esse trade-off é o cerne de escolher o modelo de guindaste certo: compare a tabela de carga de cada candidato no raio que seus içamentos realmente utilizam, não sua tonelagem de destaque.
Permanecer dentro da capacidade nominal no local
Permanecer dentro da capacidade nominal começa com o cálculo da carga real e sua leitura na tabela correta, antes de a lança se mover. Os operadores precisam saber o peso da carga e de seus acessórios de içamento, confirmar o raio e a configuração da lança e verificar se os estabilizadores e o contrapeso correspondem à tabela em uso. A sobrecarga é o que provoca instabilidade e tombamento, portanto o limite nominal é tratado como um teto rígido, não como uma meta.
O treinamento e a certificação de operadores são o que mantêm essas verificações confiáveis, em vez de presumidas. Um operador treinado entende o cálculo de carga, os comandos de sinalização, o efeito dos fatores dinâmicos e a resposta de emergência caso um içamento dê errado. É por isso que a capacidade de operar corretamente um caminhão guindaste HOWO é inseparável de sua capacidade nominal declarada. A inspeção diária pré-içamento dos componentes de suporte de carga faz parte da mesma rotina.
Manutenção que mantém a capacidade nominal confiável
A manutenção regular é o que mantém um guindaste capaz de atingir sua capacidade nominal com segurança ao longo do tempo. Cabos de aço, ganchos e o sistema hidráulico suportam diretamente a carga, portanto inspecioná-los em intervalos definidos e substituir peças desgastadas ou danificadas antes da falha é a base para um içamento confiável. Um guindaste nominalmente classificado para uma tonelagem, mas operando com componentes degradados, já não tem a margem que a tabela de carga pressupõe.
Alinhar a manutenção à capacidade nominal é o ponto prático. A inspeção dos componentes de içamento em intervalos definidos, a substituição imediata de peças desgastadas e a atenção do operador aos primeiros sinais de desgaste mantêm a capacidade real do guindaste em linha com o que sua tabela de carga promete.
Conclusão
Um caminhão guindaste HOWO não tem uma única capacidade de elevação fixa; ele opera dentro de uma curva de capacidades mapeada pela tabela de carga. O nome do modelo indica o máximo em condições ideais, de raio curto e com apoio total. O número que governa um içamento real é a capacidade líquida no seu raio, comprimento da lança e configuração dos estabilizadores, após a dedução dos acessórios de içamento. O conceito mais frequentemente mal interpretado é exatamente essa diferença: um guindaste de “12 toneladas” não é um guindaste que levanta 12 toneladas em qualquer lugar. Leia a tabela que corresponde à sua configuração, confirme o solo e os acessórios de içamento, e a tonelagem nominal se torna um valor confiável de planejamento em vez de uma suposição.
Perguntas frequentes
Qual é a capacidade de elevação dos caminhões guindaste HOWO?
Os caminhões guindaste HOWO normalmente variam de cerca de 2 toneladas até 20 toneladas ou mais, dependendo do modelo e da configuração. A tonelagem nominal aplica-se a um raio curto e a uma configuração de lança específicos, portanto o peso que se pode içar em um raio maior ou com maior extensão da lança é menor e deve ser consultado na tabela de carga.
Um guindaste HOWO de 12 toneladas realmente levanta 12 toneladas em qualquer raio?
Não, uma classificação de 12 toneladas é o máximo em um raio curto e uma configuração de lança definidos, não em toda a faixa de operação. À medida que a carga se afasta ou a lança se estende, a capacidade cai, então a carga segura no seu raio real vem da tabela de carga, não do nome do modelo.
Qual é a diferença entre capacidade bruta e capacidade líquida de um guindaste?
A capacidade bruta é o valor listado na tabela de carga para um determinado raio e comprimento da lança, enquanto a capacidade líquida é o que resta após subtrair o moitão, as eslingas e outros acessórios de içamento. Você prepara o içamento com base no valor líquido, porque essa é a carga real que o guindaste pode levantar com segurança nessa configuração.
Como escolho a capacidade correta de um guindaste HOWO para um trabalho?
Alinhe a capacidade ao peso da carga no seu raio de operação, não apenas ao içamento mais pesado. Confirme o raio e o alcance que seus içamentos exigem, some o peso dos acessórios de içamento e selecione um modelo cuja tabela de carga ainda mostre margem de segurança nessa posição, e não apenas um nome que supere a carga.
Leitura complementar
- OSHA 29 CFR 1926.1417 — Operação — regulamento federal dos EUA. Estabelece que os guindastes não devem ser operados além da capacidade nominal e que a tabela de carga deve permanecer disponível na cabine, o que sustenta os limites de capacidade nominal discutidos acima.
- OSHA 29 CFR 1926.1433 — Projeto, construção e testes — regulamento federal dos EUA. Define o que as informações de capacidade nominal devem abranger, incluindo raios, ângulos da lança, comprimentos e classificações separadas para estabilizadores e contrapeso.
- ASME B30.5 — Guindastes móveis e de locomotiva — norma de segurança do setor. Abrange tabelas de classificação de carga, estabilidade, inspeção e operação de guindastes móveis e montados em caminhão.
