A operação segura de uma grua de caminhão HOWO depende muito mais da preparação, do rigor no uso da tabela de carga e da competência do operador do que da própria máquina. Uma grua bem mantida ainda tomba ou deixa cair a carga quando o solo é macio, os estabilizadores estão parcialmente estendidos ou o içamento ultrapassa a capacidade nominal para aquele raio de operação. Este guia percorre toda a sequência de trabalho que o operador executa em uma grua montada em caminhão HOWO, da inspeção antes do turno até o desligamento. Também destaca os limites de segurança dos EUA que regem cada etapa. Não aborda especificações específicas de modelo nem qualquer modificação da máquina; ambos constam no manual do fabricante da sua unidade.
Inspeção pré-operacional: o que verificar
A inspeção pré-operacional determina se a grua está apta a trabalhar naquele dia, por isso é feita antes de o motor dar partida e de a tomada de força ser engatada. O objetivo é detectar um cabo desgastado, um cilindro com vazamento ou um pino ausente enquanto a máquina ainda está estacionada. Percorra a grua em uma ordem consistente para que nada seja omitido sob pressão de tempo.
- Estrutura e cabo de aço: verifique a lança, o jib e os cabos de aço quanto a trincas, corrosão, dobras, gaiola de passarinho ou pernas amassadas. Confirme que o cabo se enrola no tambor de forma limpa, sem nós.
- Gancho e trava: procure deformação, trincas ou desgaste no gancho e verifique se a trava de segurança fecha e se mantém fechada.
- Sistema hidráulico: inspecione tubulações, mangueiras e cilindros quanto a vazamentos, atrito ou abaulamentos. Confirme que os níveis de fluido estão dentro da faixa indicada pelo fabricante.
- Dispositivos de segurança e fixações: confirme que a parada de emergência e qualquer indicador de carga ou proteção contra sobrecarga de que sua máquina disponha respondem conforme descrito no manual. Verifique se nenhum parafuso ou pino está solto ou faltando.
- Documentos: mantenha o registro de inspeção e os registros de manutenção atualizados e à mão.
Um defeito no caminho de carga — seja no cabo, no gancho, na lança ou em um dispositivo de segurança — retira a grua de operação até ser reparado. Não é algo para anotar e deixar para depois. Vazamentos hidráulicos recorrentes, em particular, merecem ter sua origem rastreada, em vez de apenas completar o nível todas as manhãs.

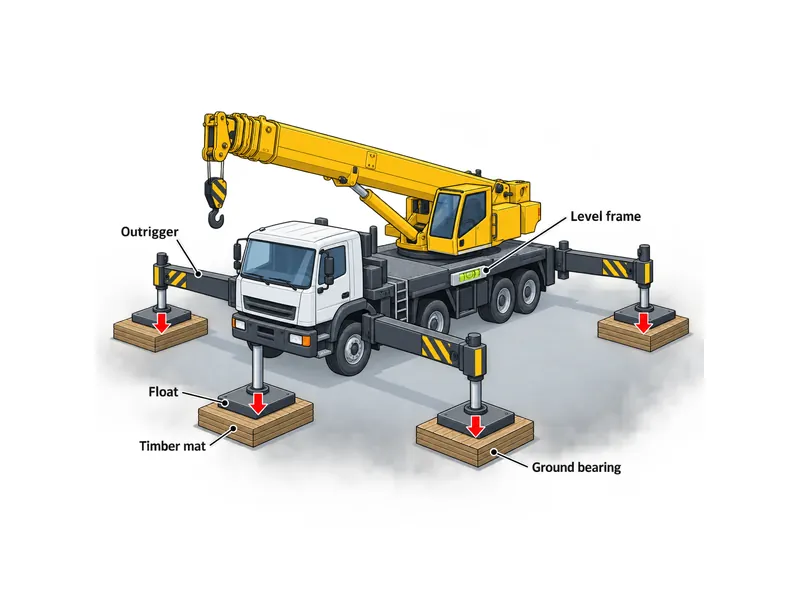

Montagem em solo estável com estabilizadores
O local e a forma como você monta a grua determinam o envelope de estabilidade antes que qualquer carga saia do solo. As capacidades nominais da tabela de carga aplicam-se apenas à configuração específica de estabilizadores e à condição de nivelamento impressas na tabela com que você está içando. Muitas máquinas publicam tabelas separadas, com capacidade reduzida, para estabilizadores parcialmente estendidos; portanto, a montagem precisa corresponder à tabela em vigor, ou essa tabela deixa de se aplicar. Posicione o caminhão de modo que o içamento pretendido permaneça dentro da área de trabalho nominal da grua e nivele o chassi dentro da tolerância indicada no manual.
A capacidade de suporte do solo é a variável que os operadores mais subestimam. Solo macio, aterrado ou recentemente revolvido pode ceder sob a pressão dos estabilizadores mesmo quando a superfície parece firme. É por isso que as equipes usam pranchas de madeira ou placas de apoio para distribuir a carga em qualquer terreno que não seja firme e compactado. Verifique o apoio sob cada sapata do estabilizador, não apenas a superfície onde os pneus se apoiam, porque as sapatas suportam a maior parte da reação durante o içamento. Fique atento a vazios enterrados, reaterro de valas ou superfície abaulada que possa inclinar a máquina. Estenda os estabilizadores até a configuração exigida pela tabela de carga e pelo manual, e use uma configuração de extensão parcial somente quando houver uma tabela correspondente que a permita. Uma boa montagem também sustenta a eficiência das operações ao longo do turno, porque uma base estável e nivelada reduz os reposicionamentos que consomem o tempo produtivo de içamento.

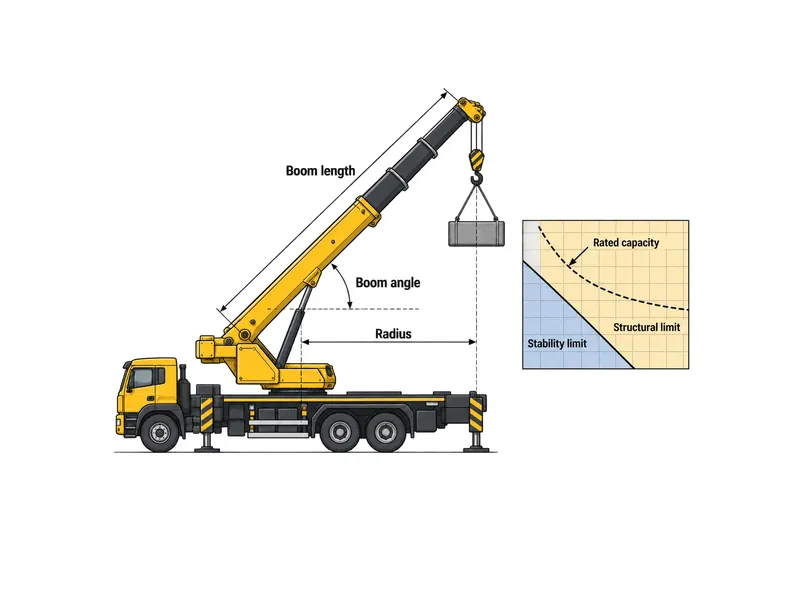

Ler a tabela de carga antes de içar
A tabela de carga é o único documento que informa se um içamento planejado é seguro, por isso leia-a antes de lingar. A capacidade nominal não é um número único: ela varia com o comprimento da lança, o raio da lança e o ângulo da lança. Cada célula da tabela indica a capacidade para uma configuração específica. Localize a linha e a coluna que correspondem ao comprimento real da lança e ao raio de operação, e trate o valor ali indicado como o teto para aquele içamento, incluindo o peso do moitão, do lingamento e de qualquer jib.
Há dois limites em toda tabela de carga. As capacidades acima de uma linha divisória em negrito são limitadas pela resistência estrutural da grua; as abaixo dela são limitadas pela estabilidade, ou seja, pelo ponto de tombamento. O ângulo da lança só se correlaciona diretamente com o raio quando a lança está reta; portanto, em configurações mais longas, verifique a capacidade de içamento em relação ao raio que você consegue medir de fato. Quando um único cabo não consegue suportar a carga, a tabela especifica o reeving com mais partes de cabo para dividi-la. Leia a tabela no maior raio que a carga alcançará durante o içamento, não apenas no ponto de partida. Uma carga que gira para fora ou é depositada mais longe da grua pode ultrapassar a capacidade no meio do içamento. A capacidade cai acentuadamente à medida que a carga se afasta do centro da grua. Em muitos serviços, o raio de operação de uma grua montada em caminhão HOWO é a variável decisiva para saber se um içamento é viável em determinada montagem.
Controles e manuseio seguro da carga
Os controles de uma grua de caminhão existem para mover a carga de forma suave e previsível, de modo que o objetivo do operador é um movimento firme e deliberado. Identifique e teste os controles, a indicação de carga e os dispositivos de proteção de que sua grua específica dispõe antes do turno, usando o manual de operação dela. Quando houver indicador de carga ou proteção contra sobrecarga, trate-os como um recurso de apoio que detecta um erro, não como permissão para trabalhar no limite.
Depois que a montagem e a consulta à tabela estiverem corretas, o manuseio em si segue uma disciplina curta:
- Linge a carga com eslingas, cintas ou correntes com capacidade nominal para o peso, e inspecione-as quanto a desgaste antes de cada uso.
- Equilibre a carga para que ela não se desloque nem gire ao sair do solo.
- Içar suavemente, evitando partidas, paradas ou giros bruscos que apliquem carga de choque ao cabo e à lança.
- Mude o sentido de giro lentamente e puxe em linha reta; não balance a lança.
- Use um cabo de controle para estabilizar a rotação da carga e mantenha a equipe de solo fora de sua trajetória; uma carga suspensa deixada girar livremente é causa frequente de quase acidentes durante o posicionamento.
- Mantenha comunicação clara com um sinaleiro designado durante todo o tempo, por sinais manuais padronizados ou rádio.
Içamentos sobre a cabine exigem cautela especial. Em muitas gruas de caminhão, a frente é a zona mais restrita da tabela, por isso confirme a capacidade nominal para esse quadrante antes de iniciar. Não presuma que os valores laterais ou traseiros se aplicam.

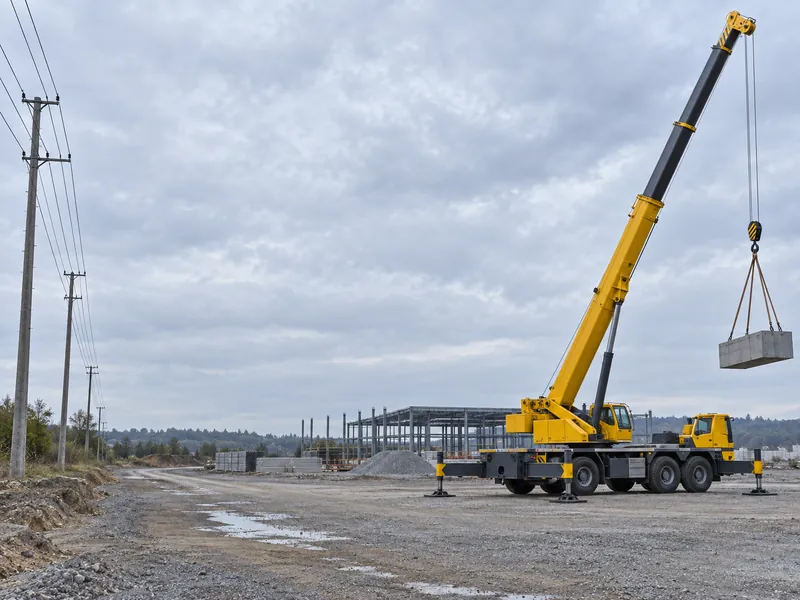

Distância de segurança de linhas de transmissão e riscos no local
O contato com linhas de transmissão aéreas é o risco que com mais frequência torna fatal um içamento de rotina, por isso a distância de segurança é planejada antes de a grua ser montada. O NIOSH há muito identifica o contato de gruas com linhas energizadas como a causa mais comum de mortes em operações com gruas móveis. Suas investigações também concluíram que o cumprimento integral das regras de distância aplicáveis teria evitado os incidentes estudados. Trate toda linha aérea como energizada, a menos que a concessionária a tenha desenergizado e aterrado de forma visível.
Conforme a OSHA 29 CFR 1926.1408, o trabalho com grua próximo a linhas energizadas deve manter uma distância de segurança mínima que aumenta com a tensão:
| Tensão da linha (kV, CA) | Distância de segurança mínima |
|---|---|
| Até 50 | 10 pés |
| Acima de 50 até 200 | 15 pés |
| Acima de 200 até 350 | 20 pés |
| Acima de 350 até 500 | 25 pés |
| Acima de 500 até 750 | 35 pés |
| Acima de 750 até 1,000 | 45 pés |
Quando a tensão exata é desconhecida, a distância mínima padrão é de 20 pés até que a concessionária ou um engenheiro qualificado confirme o contrário. Além das linhas de transmissão, os riscos recorrentes no local são solo instável, sobrecarga e má visibilidade. Todos são gerenciados pelos mesmos hábitos: verificar a montagem, respeitar a tabela de carga e manter o pessoal não essencial fora do raio de giro e longe de baixo da carga.
Certificação do operador, desligamento e manutenção
Nos Estados Unidos, operar uma grua de caminhão em um canteiro de obras é uma atividade regulamentada, não apenas uma habilidade. A OSHA 29 CFR 1926.1427 exige que os operadores de gruas de construção sejam certificados ou licenciados por meio de um caminho credenciado, com certificação válida por até cinco anos. Equipamentos com capacidade nominal do fabricante de 2,000 libras ou menos estão isentos dessa seção. A certificação abrange o uso da tabela de carga, o lingamento e o reconhecimento de riscos; portanto, o treinamento é o verdadeiro respaldo contra sobrecarga e tombamento.
O desligamento protege tanto a grua quanto o próximo turno, por isso segue uma ordem fixa. Abaixe totalmente a carga até o solo, recolha e guarde a lança na posição de repouso, fixe o gancho, recolha e trave os estabilizadores e desengate a tomada de força. Em seguida, faça uma breve verificação pós-operação do cabo, do gancho e do sistema hidráulico, e registre qualquer desgaste ou vazamento para reparo antes de a grua ser usada novamente. Entre os turnos, a manutenção de rotina mantém a máquina dentro de suas capacidades nominais: lubrifique as partes móveis conforme a especificação do fabricante e teste os sistemas de sobrecarga e de parada de emergência em intervalos regulares. Como grande parte da confiabilidade de uma grua de caminhão depende de seu sistema hidráulico, uma rotina disciplinada de manutenção do sistema hidráulico da grua HOWO contribui mais para o tempo de operação do que qualquer melhoria de um componente isolado.
Conclusão
Operar uma grua de caminhão HOWO com segurança depende de acertar três coisas antes que o gancho receba qualquer peso. A primeira é uma montagem estável e nivelada em solo adequado, com os estabilizadores estendidos na configuração exigida pela tabela de carga. A segunda é uma consulta à tabela de carga para o comprimento de lança e o raio exatos do içamento. A terceira é a distância de segurança confirmada em relação a qualquer linha de transmissão aérea. Esses também são os três pontos em que um operador apressado causa mais danos, por isso são as confirmações que merecem ser feitas com calma em cada içamento. Quando um içamento sai do que prevê o manual da máquina — como uma condição de solo incomum, uma leitura marginal na tabela ou uma lacuna de certificação —, pare e verifique os limites na tabela de carga daquela grua, nas regulamentações aplicáveis e com uma pessoa qualificada antes de prosseguir.
Perguntas frequentes
Os operadores de grua precisam de certificação para operar uma grua de caminhão?
Sim, para trabalhos de construção nos Estados Unidos. A OSHA 29 CFR 1926.1427 exige que os operadores de gruas de construção sejam certificados ou licenciados por meio de um caminho credenciado, válido por até cinco anos, com isenção para equipamentos com capacidade nominal de 2,000 libras ou menos. A certificação confirma que o operador sabe ler a tabela de carga, lingar corretamente e reconhecer riscos.
A que distância uma grua de caminhão HOWO deve permanecer das linhas de transmissão aéreas?
No mínimo 10 pés para linhas de até 50 kV, com a distância de segurança exigida aumentando em tensões mais altas conforme a OSHA 29 CFR 1926.1408. Quando a tensão da linha é desconhecida, mantenha um mínimo de 20 pés até que a concessionária ou um engenheiro qualificado confirme que é seguro trabalhar mais perto. Trate toda linha como energizada, a menos que tenha sido desenergizada e aterrada.
Por que a montagem dos estabilizadores precisa corresponder à tabela de carga?
Porque cada capacidade nominal se aplica apenas a uma configuração específica de estabilizadores e a uma máquina nivelada. Uma configuração de extensão parcial estreita o envelope de estabilidade da grua, e muitas máquinas exigem uma tabela separada de capacidade reduzida para esse caso ou proíbem totalmente o içamento. Estenda os estabilizadores na configuração exigida pela tabela, em solo firme ou sobre pranchas onde o solo for macio, para que a montagem real corresponda aos números com que você está içando.
Como saber se um içamento está dentro da capacidade da grua?
Compare o comprimento real da lança e o raio de operação com a tabela de carga e leia a capacidade nominal para essa configuração exata; em seguida, subtraia o peso do moitão, do lingamento e do jib. A capacidade cai à medida que o raio aumenta e a lança abaixa, por isso uma carga segura perto da grua pode ultrapassar a capacidade no alcance máximo.
Leitura adicional
- OSHA 29 CFR 1926.1427 — Treinamento, certificação e avaliação de operadores — norma federal dos EUA (T1/T2). Sustenta o requisito de certificação e de validade de cinco anos para operadores de gruas de construção.
- OSHA 29 CFR 1926.1408 — Segurança em linhas de transmissão (operações de equipamentos) — norma federal dos EUA (T1/T2). Fonte das distâncias de segurança mínimas por tensão usadas na seção sobre linhas de transmissão.
- NIOSH — Prevenção de eletrocussões por contato entre gruas e linhas de transmissão (85-111) — órgão do governo dos EUA/NIOSH (T1). Sustenta a conclusão de que o contato com linhas de transmissão é a principal causa de acidentes fatais com gruas móveis.
