Sistema hidráulico do caminhão basculante HOWO: como funciona

O sistema hidráulico de um caminhão basculante HOWO tem uma função central: elevar a caçamba carregada o suficiente para que a gravidade a esvazie e, em seguida, abaixá-la de forma controlada. Na configuração usual com tomada de força, ele aproveita a potência do motor, converte essa potência em pressão de fluido e usa essa pressão para acionar um cilindro que inclina a caçamba. As peças e o layout exatos variam conforme o modelo, a carroceria e a configuração de tomada de força/hidráulica; portanto, confirme a sua configuração no manual correspondente. A própria cadeia de potência — do motor à bomba, à válvula e ao cilindro — é o que separa um diagnóstico rápido na estrada de uma suposição cara.

Para um comprador de frota ou responsável pela manutenção que esteja especificando ou fazendo a manutenção de um caminhão basculante HOWO, o valor prático está em saber onde cada peça se posiciona nessa cadeia e como se manifesta a sua falha. Uma caçamba lenta, uma caçamba que trava no meio do percurso ou óleo vazando levemente em uma conexão não são eventos aleatórios; cada um aponta para um elo específico. Este artigo percorre a cadeia em ordem, compara os dois layouts de cilindro entre os quais você realmente terá de escolher e apresenta as falhas e os hábitos de manutenção que mantêm o sistema previsível.

Uma ressalva inicial: este texto aborda apenas o sistema hidráulico de basculamento que eleva e abaixa a carroceria. A assistência de direção, os circuitos de freio e qualquer hidráulica auxiliar são sistemas separados, com suas próprias bombas e normas, e não são tratados aqui.

O que o sistema hidráulico do caminhão basculante HOWO realmente controla

O sistema hidráulico de basculamento controla a função de elevação da carroceria e nada mais no caminhão. Sua atuação começa quando o operador solicita a elevação e termina quando a caçamba está abaixada e a tomada de força é desengatada. Manter esse escopo claro é importante, pois um sintoma como caçamba lenta pertence a esse circuito, enquanto direção fraca pertence a outro sistema e não deve ser diagnosticada com base nos componentes de basculamento.

Dentro desse escopo, o sistema hidráulico de basculamento forma um circuito que move o óleo do reservatório até o cilindro e de volta. O reservatório armazena e resfria o fluido, a bomba eleva sua pressão, uma válvula decide para onde ele vai e o cilindro converte essa pressão no curso de elevação. Como o óleo passa por todas as peças em sequência, a contaminação ou o desgaste de um componente pode afetar os demais; por isso, as peças são mais bem entendidas como um conjunto.

A elevação é acionada pelo motor, não por um motor separado. Uma tomada de força aproveita a rotação da transmissão ou do motor e aciona a bomba somente enquanto o operador a mantém engatada. Isso significa que o sistema hidráulico consome potência sob demanda, e não continuamente. Na maioria das configurações o projeto é eficiente, e isso simplifica a primeira verificação em qualquer reclamação de falta de elevação: confirmar se a tomada de força está realmente engatando.

Componentes principais: tomada de força, bomba, válvula, cilindro, reservatório

Cinco componentes sustentam o trabalho: tomada de força, bomba, válvula de controle, cilindro e reservatório. Cada um limita os demais, de modo que dimensionar ou fazer a manutenção de uma peça isoladamente tende a deslocar o problema em vez de resolvê-lo. Leia-os como um conjunto:

• Tomada de força (PTO): transfere a rotação do motor ou da transmissão para a bomba sob demanda; se ela patinar ou não engatar, nenhum óleo será pressurizado e a caçamba não se moverá.
• Bomba hidráulica: converte essa rotação em vazão e pressão. As bombas de engrenagens são comuns no serviço de basculamento por sua simplicidade, mas o tipo e a cilindrada da bomba determinam a velocidade com que a caçamba sobe e o quanto ela resiste a uma carga pesada.
• Válvula de controle: direciona o óleo pressurizado para elevar, manter ou abaixar a caçamba e estabelece um teto de pressão por meio de uma função de alívio, para que o circuito não seja pressurizado em excesso.
• Cilindro hidráulico: converte a pressão do fluido no curso mecânico que inclina a carroceria. Seu curso e seu comprimento fechado precisam corresponder ao chassi e ao comprimento da carroceria.
• Reservatório, filtro e linhas: armazenam, limpam e conduzem o óleo. O reservatório também dissipa calor, e o filtro é a principal defesa contra a contaminação que danifica a bomba e os selos do cilindro.

A variável que os une é a vazão compatível com a pressão. Uma bomba que fornece vazão forte a uma válvula ou a um cilindro dimensionados para menos gerará calor e pressão que nunca deveriam ocorrer. Uma bomba subdimensionada eleva lentamente, por mais saudável que esteja o cilindro. Portanto, ao substituir qualquer componente, confirme sua especificação em relação ao restante do circuito e à especificação original do caminhão antes de instalar uma peça só porque ela se encaixa nos parafusos.

Como o sistema eleva e abaixa a caçamba basculante

A caçamba sobe seguindo uma sequência fixa, e conhecer essa ordem é o que torna as falhas legíveis. O operador engata a tomada de força, a bomba aspira óleo do reservatório e a pressão aumenta à medida que esse óleo encontra a resistência da carroceria carregada. A válvula de controle direciona o óleo pressurizado para o cilindro, o cilindro se estende e a caçamba se inclina a partir da articulação traseira até que a carga escorra por gravidade.

Em um cilindro telescópico, o curso acontece em estágios, não em um único movimento. O óleo pressurizado empurra primeiro a seção maior e depois cada seção menor aninhada, uma após a outra, e é assim que um comprimento fechado compacto ainda alcança um ângulo de basculamento elevado. Essa ação em estágios é normal, mas também explica por que um cilindro telescópico pode se estender de forma irregular quando um estágio está desgastado ou há ar preso no circuito.

O abaixamento é uma liberação controlada, não um segundo curso motorizado. Quando o operador seleciona abaixar, a válvula abre uma via de retorno e o peso da caçamba empurra o óleo de volta ao reservatório. O cilindro então se retrai em estágios e a caçamba assenta. A pista aqui é a suavidade: uma caçamba que desce em solavancos ou não assenta por completo aponta para a válvula, para ar preso ou para um problema de estágios — não para a bomba, que não realiza trabalho na descida.

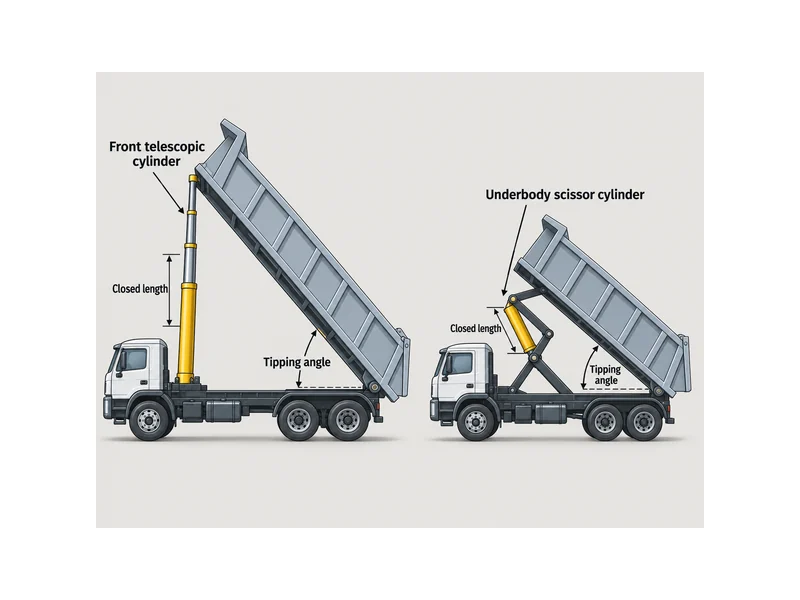

Cilindros elevadores telescópicos versus de tesoura (sob o chassi)

Qual layout de cilindro é adequado a um caminhão depende do comprimento da carroceria, da carga útil e de como a carga tende a se deslocar. Dois arranjos predominam no serviço de basculamento, e o correto decorre dessas variáveis, não do emblema do modelo.

Um cilindro telescópico montado na frente empurra por trás da cabine e é adequado a carrocerias longas e cargas com peso na parte dianteira. Como atua na frente da carroceria, consegue elevar uma caçamba longa a um ângulo acentuado com um comprimento fechado compacto. É por isso que é comum em carrocerias basculantes mais longas. A contrapartida é que um cilindro alto, de múltiplos estágios, fica mais exposto a cargas laterais se o caminhão bascular em terreno irregular; portanto, o ponto de verificação é observar a extensão uniforme e qualquer folga lateral.

Um arranjo sob o chassi ou de tesoura é montado mais baixo e levanta por meio de uma articulação sob a carroceria. Manter o cilindro mais curto e mais baixo controla melhor as cargas laterais em terrenos irregulares, e é por isso que esse layout tende a ser adequado a carrocerias mais curtas e mais pesadas. Sua contrapartida é um ângulo máximo de basculamento menor para um dado conjunto. Assim, a escolha decorre do comprimento da carroceria e das condições do local: uma carroceria longa e um basculamento acentuado favorecem o cilindro telescópico frontal, enquanto uma carroceria mais curta em terreno acidentado costuma favorecer o arranjo sob o chassi. De qualquer forma, verifique a compatibilidade comparando o curso, o comprimento fechado e a capacidade nominal do cilindro com a carroceria e o regime de trabalho específicos, e não apenas com o modelo do caminhão.

Falhas hidráulicas comuns e o que elas indicam

A maioria das falhas do sistema hidráulico de basculamento se anuncia pelo comportamento da elevação, e interpretar esse comportamento restringe a causa rapidamente. Antes de substituir qualquer peça, siga o sintoma ao longo da cadeia de potência. Os padrões comuns correspondem claramente a elos específicos:

• A caçamba não se move de forma alguma: comece pela tomada de força e pelo seu engate, depois pelo nível do fluido e pela bomba, pois nenhuma pressão está chegando ao cilindro.
• A caçamba sobe lentamente ou com pouca força: aponta para fluido baixo, bomba desgastada perdendo vazão, via de alívio parcialmente aberta ou óleo fino demais por superaquecimento.
• A caçamba trava ou fica presa na posição elevada: geralmente é uma falha na válvula ou na via de retorno, ou um cilindro telescópico fora de estágio que não se estendeu de forma limpa.
• O cilindro vibra ou a caçamba treme na subida: comumente ar preso no circuito ou movimento irregular dos estágios, o que exige sangria e inspeção dos estágios.
• Vazamento de óleo em uma conexão ou na haste: um problema de vedação, mangueira ou conexão que vai piorar; localize a origem, pois apenas completar o nível só o esconde.

A variável comum por trás de várias dessas falhas é a condição do fluido. Ar, contaminação ou óleo superaquecido podem causar ao mesmo tempo elevação lenta, vibração e descida irregular. Por isso, confirmar fluido limpo no nível correto é a verificação inicial mais barata antes de condenar uma bomba ou um cilindro. Quando um sintoma persiste depois de o fluido ser aprovado, a falha passou para uma peça mecânica, e a inspeção deve seguir a cadeia na ordem acima.

Manutenção que mantém o sistema funcionando

A manutenção do sistema hidráulico de basculamento consiste principalmente em proteger o fluido e detectar o desgaste antes que ele deixe o caminhão parado. Como o óleo passa por todas as peças do circuito, mantê-lo limpo e no nível e na temperatura corretos contribui mais para a confiabilidade do que qualquer melhoria de um componente isolado. Uma rotina prática cobre algumas verificações recorrentes:

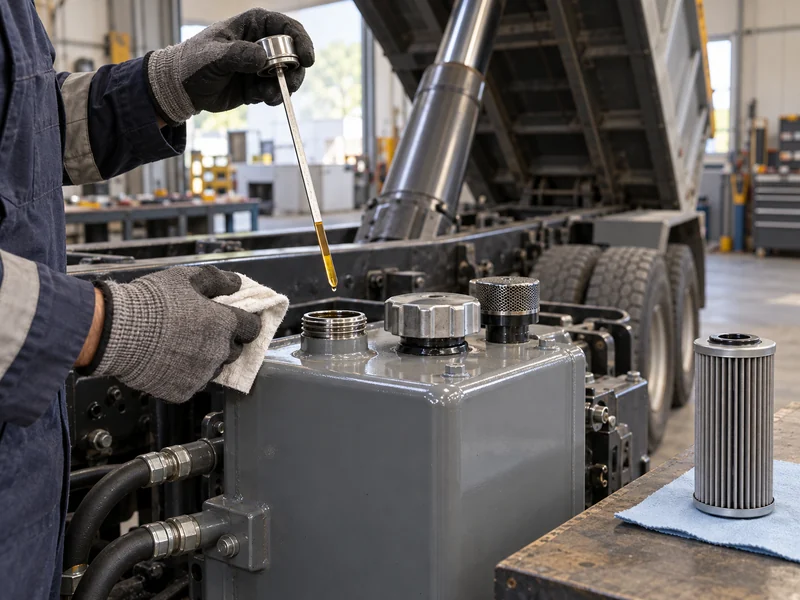

• Nível e condição do fluido: verifique regularmente e complete com o tipo de óleo especificado no manual do caminhão; fluido descolorido, leitoso ou contaminado indica que a troca está vencida.
• Filtros e respiro: substitua os filtros conforme o cronograma para que a contaminação não circule até a bomba e os selos do cilindro.
• Mangueiras, conexões e vedações: inspecione em busca de vazamento leve, atrito e pontos amolecidos, e localize a origem de qualquer vazamento, pois completar o nível apenas adia o reparo.

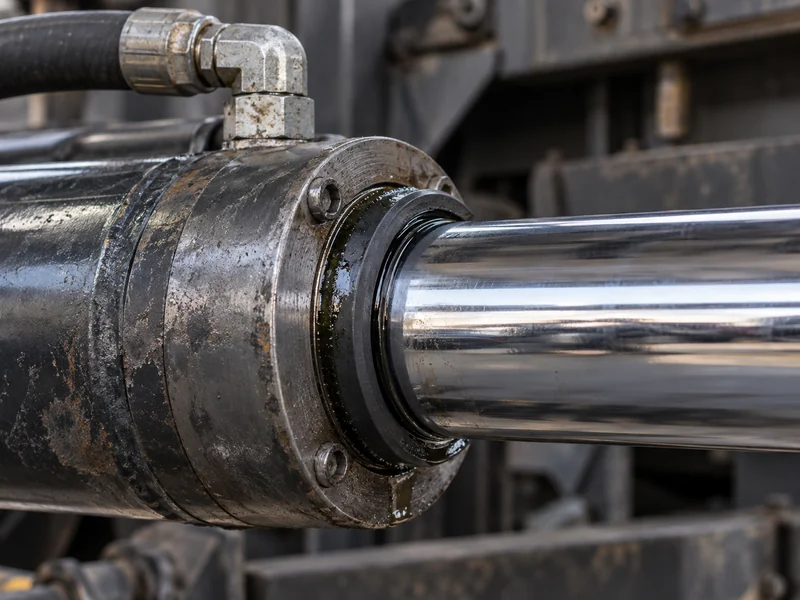

• Cilindro e haste: fique atento a riscos, extensão irregular e folga lateral, que apontam para desgaste de vedação ou dano por carga lateral.
• Pontos de graxa e articulação: mantenha os pontos de pivô e de articulação lubrificados para que o lado mecânico do elevador não carregue o sistema hidráulico de forma desigual.

Os intervalos de serviço devem acompanhar o regime de trabalho, não um número fixo de calendário. Basculamento frequente de alto ciclo, cargas pesadas, locais poeirentos e calor ambiente elevado encurtam o intervalo seguro entre as trocas de fluido e filtro. O guia confiável é o manual do próprio caminhão lido em conjunto com a condição real do óleo, e não um número único trazido de um serviço mais leve. Um hábito compensa: registre o que cada verificação encontra, para que uma perda gradual de velocidade de elevação ou um vazamento que cresce lentamente apareçam como tendência em vez de pane.

Conclusão

O mais útil a levar daqui é que o sistema hidráulico de um caminhão basculante HOWO é uma única cadeia de potência, e todo sintoma pertence a um elo dela. A potência do motor se torna vazão da bomba, a vazão se torna pressão direcionada na válvula, e a pressão se torna o curso em estágios do cilindro que bascula a caçamba; o abaixamento é a liberação controlada desse mesmo óleo. Leia a falha em relação a essa ordem e o diagnóstico geralmente sai por si: a falta de elevação começa na tomada de força, a elevação lenta aponta para o fluido e a bomba, e a vibração ou a caçamba presa aponta para ar, válvula ou estágios do cilindro.

O ponto mais frequentemente mal interpretado é que a bomba realiza o trabalho nos dois sentidos. Não é o caso: a caçamba desce pelo próprio peso através da válvula, de modo que as falhas de abaixamento estão na válvula e nos estágios, não na bomba. Combine o layout do cilindro com a carroceria e o local, não com o nome do modelo; mantenha o fluido limpo e no nível correto; e deixe o manual do caminhão e a condição do óleo — não um número fixo — definirem o intervalo de serviço. Esses três hábitos mantêm o circuito de basculamento previsível sob regime severo.
